插板阀技术设计说明

时间:2014-9-25来源:永嘉全科阀门

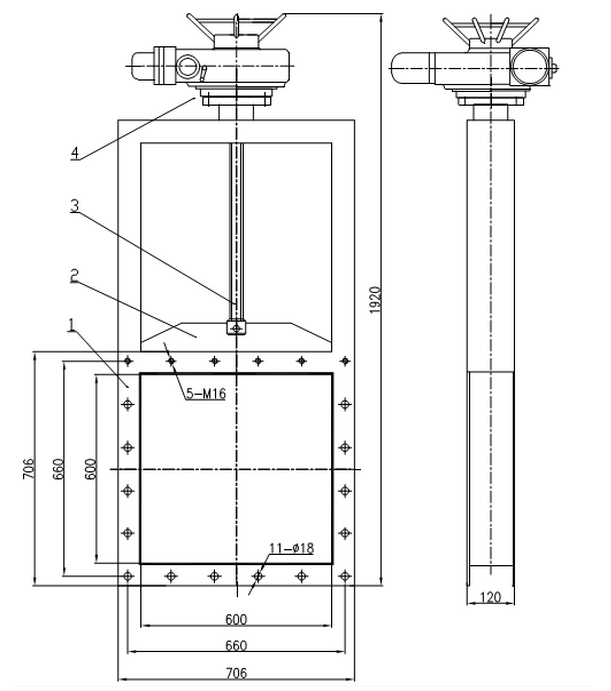

插板阀结构图

1、概述

机械部通用机械研究所和兰州阀门厂共同承担了国家“七五”科技攻关项目翰送固体介质擂板阀的研制,经过几年的艰苦努力,在总结了日本和德国进口产品性能特点的基础上, 进行了理论探讨和施工设计,研制出,89FM 3273-4插板阀样机,下面介绍擂板阀的设计 原则和要点。 插板阀用于输送固体介质,适用于乙烯深 度加工装置中聚乙始和聚丙烯粉末状或顺粒状插板阀的主要性能参数范围为:

公称压力 一般是P刀二0.4MPa,适用温度一般在120℃ 以下,公称通径大部分在D方200~600m。

2密封侧设计与密封性能

由于插板阀使用工况不同于一般工业管道 阀门,其密封副设计中的关被是保证密封面上不积存物料,因为密封面上有颗粒或粉末状物料都会使阀门关闭不严产生泄漏。要保证密封副中没有物料存在,就必须做到以下两点:

(1)物料不能够进人密封面内,

(2)在关闭过程中,要及时清除掉进入 密封面的物料。

2.1适用于硕拉介质的擂板闪

如图l所示,阀座与插板始终保持接触状态,在擂板上有一个与阀体通道直径相同的孔,当孔的中心与阀体通道中心线重合时阀门处于全开状态,当擂板的孔完全与阀座脱离后 阀门处于全闭状态。从全开到全关的过程中, 阀座的绝大部分始终与插板保持定比压接触,所以不会有颗粒进入密封副,不会产生气体泄 漏现象。

2.2运用于粉末或布粗的擂板阁

如图2所示,插板与阔座之间是单面密 封,在全开状态,阀座的大部分与擂板脱离。 在装里运行过程中,阀座表面堆满固体物料, 在关闭过程中依靠擂板前部的斜切边缘将固体

3阔体结构设计与自清洗性能

由于预粒或粉末状物料流动性差,容易堆 积在阀体内影响插板的上下移动,甚至会使插 板无法移动以致阔门无法正常工作。

3.1第一种结构形式

如图l所示,阀体在阔座的上部和下部分 别要有一个大于阀座直径尺寸的空腔,使插板能够在阴体内运动自如。在整个擂板运动的空 间,开启或关闭过程中滋出的物料都要能够自 动地流人管路中,不能堆积在阀体内防碍下次 插板移动,依靠阀体下部斜面部分的结构实现笨重。更重要的是阀体的阀座密封面受力不均 匀,由干阀座的上部和下部都有擂板通过整个 阀座密封面上的力都要由阀座的两侧承担。由 于结构上的限制,阀门出口侧的阀座不可能很 粗大,其刚度也就不能保证在整个密封面上的 比压是相同的,其密封性能就不易保证。

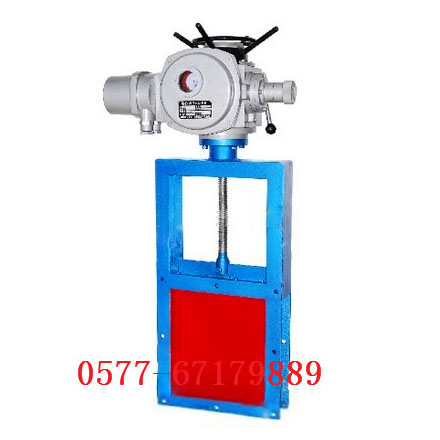

电动插板阀

电动插板阀展示图

3.2第二种结构形式

如图2所示,阀座直径略小于阁体通道直 径,阀座密封面就在阀座内径与通道直径之差的范围内,在阀座两侧和底部没有能够积存物料的死腔,也就不会产生阻碍插板移动的现 象。这种结构的最大特点是体积小,重是轻, 结构长度短。

4料密封结构设计

插板阀的缤料密封也有两种墓本结构形 式,分别适用于两种不同的阔门结构。如图l 所示的阀体结构允许插板在阀体内上下移动, 阀杆与插板连接后伸出阀体外,填料所密封的 部分是阀杆而不是插板。由于阀杆比较细,填 料所密封的表面积比密封插板要小得多,所以 奢封性能可靠,填料部分所产生的摩擦阻力也 』』哆。如图2所示的阀体结构尺寸小,插板 的一部分在阀体内,另一部分伸出到阀体外, 填料密封部分是插板而不是阀杆,这样填料密 封的面积就要大得多,填料的摩擦阻力也就大得多.

5结束语

擂板阔是适用于聚乙烯和聚丙烯装置中顺 拉状或粉末状物料输送的一种特殊阀门,在我 国还是刚刚出现的新产品。我们研制的89FM 3273-4插板阀安装在大庆石化总厂线性低密 度聚乙烯装置中,经过两年多的现场使用考 核,整机性能能够满足工况要求,密封性能、 自清洗性能、开启力矩和耐用性等性能指标都 达到了日本和德国引进样机的技术水平。

本文所述的内容是在典型产品的设计基础 上总结出来的,对不同工况条件下适用的擂板 阀还缺乏系统的研究。建议我国尽快建立起完 整的插板阀试验设备,进行系统的开发研究和 理论研究,以便发展我国的擂板阀系列产品。

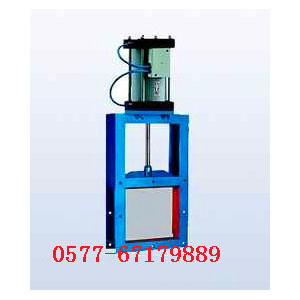

气动插板阀

气动插板阀展示图
